DMU1224
Digital matrix unit

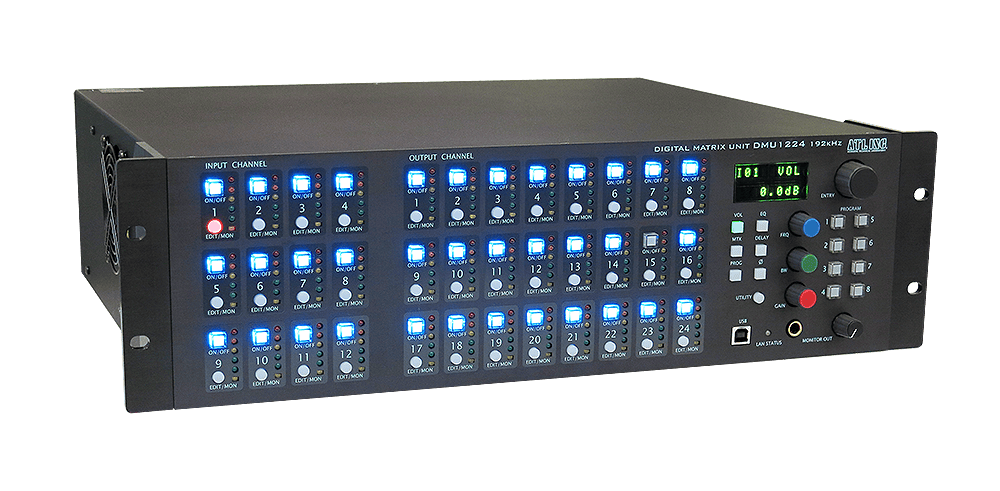

- 12in 24outのデジタルマトリックスユニット
- 192kHz / 40bit Processing
- Latency 0.5ms (Analog IN to Analog OUT)
- フロントパネル操作で各chへのSENDやON/OFF、検聴、極性、PEQ、Delayを設定
- マトリックスの設定状態が一目でわかるパネルUI
- フロントパネルで8つのプログラムメモリ
- 各チャンネルにON/OFFスイッチ 入出力モニター（検聴）＆選択スイッチ
- 特別仕様オプションで背面USBコネクタによるデジタル入力機能
- 専用ソフトウェアによる外部コントロール (対応OSはMacのみ)

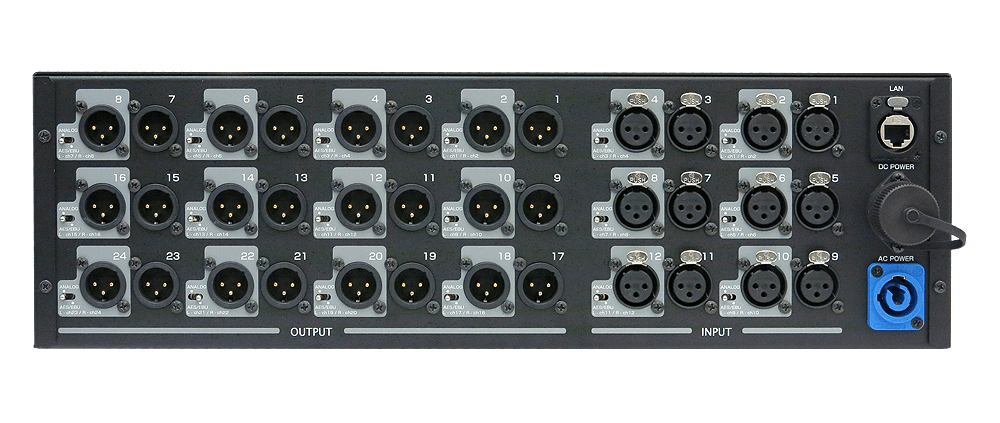

- 入出力はXLRコネクター（全チャンネルに アナログ or AES/EBU切替スイッチ）
- ３Uラックマウントサイズ
- 全入出力にレベルメーター
————————————
-Keypoint Technologies
- FPGAで一般的に使用されるバスを音響信号処理に合わせチューニングして使用
- 過去の実装方式を大幅に見直し、実装密度がさらに向上 (20% LE Usage @Intel Cyclone V SoC *1)
- 192kHz / 32bit + 8bit Processingによる充分なヘッドルームを確保した独自の計算方式 (70bit accumulator )
【ADC】 192kHz/24bit (内部処理40bit) SRC内蔵
【DAC】 192kHz/24bit
【入力】 12ch
【出力】 24ch
定格
- 入力
- 12ch(デジタル/アナログ切替)
- デジタル入力
- AES3-1992（アナログ入力との切替式） fs32kHz～192kHz
注）CCITT J17 フィルタは未対応
- 出力
- 24ch（デジタル/アナログ切替）
- デジタル出力
- AES3-1992（アナログ出力との切替式） fs192KHz
- ヘッドフォン出力
- 1ch(左右)
- その他
- 外部コントロール用USB端子、外部コントロール用LAN端子
- 電源
- AC100V-240V(50/60Hz)、100VA / 専用DC電源端子付
- 外形寸法
- EIA規格3U、482(W)×132(H)×366(D)mm
- レイテンシー
- 0.5ms (アナログ入力 → アナログ出力)
仕様
- <入力チャンネル>
- 電子バランス
- 入力規定約20kΩ
- メートル
- 5 ポイントLEDメーター
- その他
- EDIT/MONITORスイッチ、EDIT LED、ON / OFFスイッチ
8 ポイントPEQ、ディレイ、センドボリューム
- <出力チャンネル>
- 電子バランス
- 出力のみ 50Ω
- マトリックス出力
- 入力：ミックス1～12、ゲイン－∞～+10dB 各種
EDIT/MONITORスイッチ、EDIT LED、ON / OFFスイッチ、
8ポイントPEQ、ディレイ、出力ボリューム
- モニター出力
- ヘッドフォーンボリューム
- オシレーター出力
- セレクトスイッチ、1kHz/ピンクノイズ/OFF
アナログ入出力特性（入出力ユニティー設定時）
- 最大入力レベル
- +24dBu (バランス)
- 最大出力レベル
- +24dBu (バランス、600Ω負荷)
- 周波数特性
- +0.5dB/-2dB 20Hz～50kHz、600Ω負荷
- 全高調波歪率
- .01％以下 ＠1kHz 600Ω負荷 (測定器フィルタ10Hz～22kHz)
- ■ 設定操作
- <入電設定操作>
- ゲイン
- -∞～+15dB、0.1dB単位
- イコライザー
- パララメトリック、+-18dB、0.1dB単位、0.05oct～3oct、
15Hz～20kHz、8バンド
- ディレイ
- 0～800ms、0.01ms単位
- ポラリティ
- 標準/逆
- <メモリー操作>
- 8シーン、スイッチ操作にて切替
