M2820

DIGITAL MIXING CONSOLE

192kHz / 40bit Processing
28input / 10mix output / 8matrix output / HP output
インプットには4バンドPEQ、HPF、Delay、Comp＆Gateを装備
各アウトプットに8バンドPEQとDelayを装備
全ての入力チャンネルと出力マスターを表面パネル上に配置
Mix送りは、プリ＆ポスト、レベルなどダイレクトにコントロール
インプット＆アウトプットON-OFF SWはLCD表示付き
ダイレクトリコールSW
内蔵電源と外付け電源の2電源
32bit/192kHzで8ch収録が可能なUSBポート
レイテンシー0.5ms (アナログ入力 → アナログ出力)

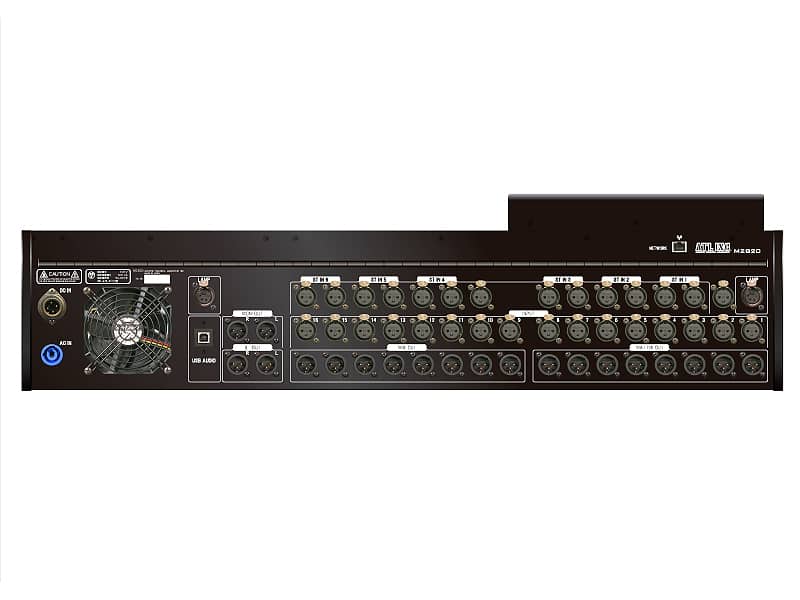

定格

マイク入力: 16ch

ライン入力: 12ch (6 ステレオ)

アナログ出力: 16ch(ミックス出力 1~8、ミックス 1~8、L/R 入力のマトリックス 1~8 出力)

ステレオ出力: 2ch(L/R)

モニター出力: 1ch(L/R)

その他: ステレオヘッドフォーン出力、メモリー用USB ポート、オーディオアウト用USB ポート、外部コントロール用LAN端子

電源: AC100V(50/60Hz) (DC外部電源)

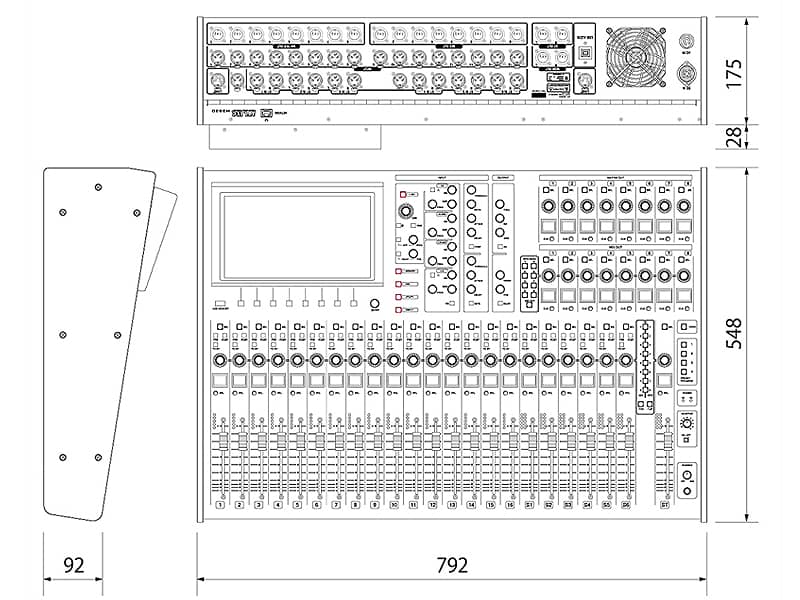

外形寸法: 792(W)×202.5(H)×548(D)mm

重量: 19.5kg

仕様

<マイク入力チャンネル>

電子バランス: 入力インピーダンス約 7kΩ

等価入力雑音: -128dBu 以下

ミックス送り数: ミックス 1~8、8モノ送り (各 ch PRE/OFF/POST 設定)

ステレオ送り数: L/R (L/R PAN)

メーター: 5 ポイントLEDメーター

その他: チャンネルセレクトスイッチ、PANコントロール / MIXセンドレベルコントロールMIX センド PRE/POST 切替スイッチ、ステレオセンドON / OFFスイッチ、PFLスイッチ、チャンネル表示ON / OFFスイッチ<ミックス、マトリックス、ステレオ、モニター出力チャンネル>

電子バランス: 出力インピーダンス 50Ω

ミックス出力: ミックス 1~8、ゲイン-∞~+10dB 可変

マトリックス出力: 入力:ミックス 1~8 L/R 出力数:8、ゲイン-∞~+10dB 可変チャンネルセレクトスイッチ、チャンネル表示 ON/OFFスイッチ、CUEスイッチ、5 ポイントPEQ、ディレイ、出力ボリューム(入力フェーダーと切替使用可能)

ステレオ出力: L/R、ゲイン-∞~+10dB 可変チャンネルセレクトスイッチ、チャンネル表示 ON/OFFスイッチ、 CUEスイッチ、5 ポイントPEQ、ディレイ、出力フェーダー

モニター出力: L/R、ゲイン-∞~+10dB 可変出力ボリューム、モニター出力 ON/OFFスイッチ、ヘッドフォーン出力ボリューム

オシレーター出力: セレクトスイッチ、1kHz/Pink Noise/OFF切替スイッチ、出力ボリューム出力セレクトスイッチ(画面表示)

アナログ出力仕様

最大出力レベル: +24dBu (バランス、600Ω負荷)

周波数特性: +0.5dB/-1dB 20Hz~30kHz、600Ω負荷

全高調波歪率: 0.03%以下、20Hz~30kHz、600Ω負荷

表示画面および操作系

ディスプレイ: 10.4 インチ XGA、有効表示 212mm x 160mm

<入力設定操作>

ファンタム電源: +48V Phantom ON/OFFスイッチ

ゲイン: +60dB 以上連続可変、-20dBPADスイッチ

イコライザー: 4 バンド、IN/OUTスイッチ

High: シェルビング/ピーキング切替スイッチ (ゲイン、BW、F可変) Hi-Mid/Low-Mid

HiMid/LoMid: ピーキングタイプ (ゲイン、BW、F 可変)

Low: シェルビング/ピーキング切替スイッチ (ゲイン、BW、F可変)

HPF: -12dB/Oct、cut off 周波数連続可変、IN/OUTスイッチ

ディレイ: 1.29ms~23ms、分解能 0.01ms、IN/OUT スイッチ

コンプレッサー: THRESHOLD、RATIO、ATTACK、DECAYツマミ、IN/OUTスイッチ

ゲート: THRESHOLD、ATTACK、DECAYツマミ、IN/OUTスイッチ

<出力設定操作>

パラメトリック EQ: バンド数 8バンド、ON/OFF スイッチ

ゲイン: ±15dB (0.5dB step)

周波数: 周波数特性 1/24オクターブ分解能

バンド幅: 0.1～30.0 (Q)

ディレイ: 0.01ms～600ms,分解能 0.01ms, IN/OUTスイッチ

<メモリー操作>

: メモリーSAVE、メモリーRECALL、メモリー番号表示、チダイレクトリコールスイッチ(4個)

その他: フェーダー機能切替スイッチ、液晶画面下表示画面連動スイッチ(8個)
